本专利针对卧式研磨机研磨盘中间区域动能低、研磨效果差及易振动的问题，提出在研磨盘外侧设置销棒孔并安装销棒的增强结构。通过销棒带动盘半岛官方网站间区域高速旋转，提升研磨效率50%-100%，同时销棒连接增强研磨盘固定性，降低振动，提高设备稳定性与使用寿命。

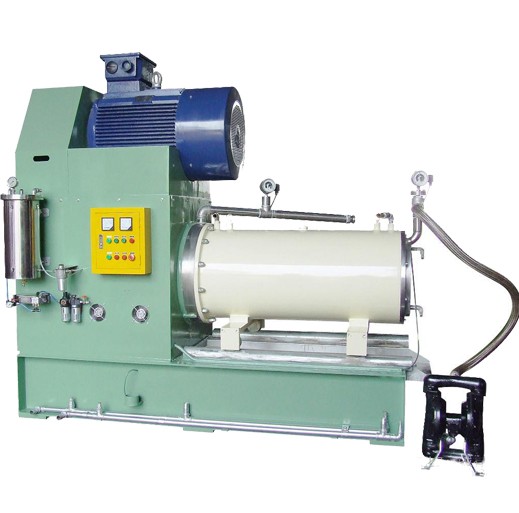

目前，卧式研磨机一般采用圆盘式或类圆盘结构，盘与盘用轴套隔开，盘和轴套串到轴上。在动力驱动下，主轴和圆盘高速旋转，带动磨介球旋转，对物料产生碰撞和碾压作用，起到粉碎颗粒的效果。这种设计主要的缺陷有盘与盘中间带的线速度慢，动能低，研磨效果差；且圆盘两侧仅由轴套挤压定位，容易偏离，造成不平衡，形成振动，影响设备整机的稳定性及使用寿命。
为了克服现有技术领域存在的上述技术问题，本实用新型的目的在于，提供一种卧式研磨机增强型研磨装置，提高研磨介质动能，提升研磨效果。
本实用新型提供的一种卧式研磨机增强型研磨装置，包括主轴、研磨盘、轴套、销棒、压盖；所述研磨盘中间区域设置开孔，外侧区域设置销棒孔，所述研磨盘及轴套套于主轴上，所述轴套及销棒设置于两个研磨盘之间，所述压盖通过沉头螺钉与最外侧研磨盘连接。
所述研磨盘设置若干个，每两个研磨盘之间均匀设置3个销棒，角度间隔为120°。
所述销棒安装于研磨盘上的销棒孔内，销棒孔与研磨盘最外侧的距离为研磨盘直径的1/20。
本实用新型提供的一种卧式研磨机增强型研磨装置，其有益效果为：设备运行时，研磨盘及销棒可同时高速旋转，不仅研磨盘外围转速快，盘与盘之间区域也被销棒带动高速旋转，研磨效果提升，与传统圆盘式结构相比，研磨效率提升50%-100%，而输出转速降低13%-20%，降低了磨耗，同时由于销棒的连接，使研磨盘固定更加牢固，不易振动，增加了设备整机稳定性及使用寿命。
下面参照附图，结合一个实施例，对本实用新型提供的一种卧式研磨机增强型研磨装置进行详细的说明。
参照图1-图2，本实施例的一种卧式研磨机增强型研磨装置，包括主轴1、研磨盘4、轴套2、销棒3、压盖5；所述研磨盘4中间区域设置开孔，外侧区域设置销棒孔，所述研磨盘4及轴套2套于主轴上，所述轴套2及销棒3设置于两个研磨盘4之间，所述压盖5通过沉头螺钉与最外侧研磨盘连接。
所述研磨盘4设置若干个，每两个研磨盘之间均匀设置3个销棒3，即角度间隔为120°。
所述销棒3安装于研磨盘4上的销棒孔内，销棒孔与研磨盘最外侧的距离为研磨盘直径的1/20。
